1、功能
1) 有三个共本振的射频接收通道。中心频率为400MHz~6000MHz的射频信号通过三个“射频输入”端口输入后，通过增益控制、滤波、变频等一系列处理为中频信号后，通过三个中频输出端口输出。链路特性满足本文第3章各项要求；
2) 模块具备一个AD采样时钟输出接口，支持204.8MHz的信号输出；
3) 模块具备集成了一个校正源模块，可通过程序控制实现80MHz带宽的梳状谱信号输出或点频信号输出；
4) 模块通过差分SPI信号进行控制，具体控制协议见通信协议；
5) 模块具备通过SPI指令进行频率微调的能力；
6) 模块具备状态和温度自检能力；
7) 设备具备一个40MHz参考输入接口。
2. 总体技术指标
表1 总体技术指标
序号 | 指标名称 | 指标要求 | 备 注 | |
一、测向模块技术指标 | ||||
01 | 接收频率范围 | 400MHz～6GHz | ||
02 | 调谐分辨率 | 6.25kHz | ||
03 | 相位噪声 | ≤-100dBc/Hz@10kHz（RF=1GHz 时测试） | 常温，内参考测试测试 | |
04 | 合成器切换时间 | ≤300us（全频段切换） | ||
05 | 频率总稳定度 | ≤±0.2ppm | ||
06 | A/D 采样时钟输出 | 频率 | 204.8MHz | |
功率 | 5±2dBm | |||
谐波抑制 | ≥50dB | |||
特性阻抗 | 50Ω | 设计保证 | ||
07 | 接收工作模式 | 常规模式 | ||
08 | 噪声系数 | ≤12dB典型值 ≤14dB最差值 10dB | ||
09 | 链路增益 | 40±3dB（30±3dB） | ||
10 | 链路衰减 | 射频衰减 | 0～30dB，步进 2dB（常规模式） | |
中频衰减 | 0～30dB，步进 1dB | |||
12 | 输入三阶截点 | ≥0dBm | 射频衰减0，中频衰减10dB模式下测试 | |
13 | 中频抑制 | ≥80dB(典型值，最差值70dB) | ||
14 | 镜频抑制 | ≥80dB(典型值，最差值70dB) | ||
15 | 射频最大允许输入功率 | +20dBm（1W） | ||
16 | 内部虚假信号 | ≤-110dBm（典型值） | 常规模式满增益测试，折合到射频输入端 | |
17 | 中频频率 | 宽带1 | 153.6MHz | |
宽带2 | 153.6MHz | |||
宽带3 | 153.6MHz | |||
带内波动 | 带宽1、2、3 | ≤1.5dB | ||
18 | 中频带宽 | 宽带1 | ≥80MHz | |
宽带2 | ≥40MHz | |||
宽带3 | ≥20MHz | |||
19 | 中频滤波器矩形系数 | 宽带1 | ≤1.4 | 60dB/3dB |
20 | 中频滤波器阻带抑制 | 带宽2 | 193.6MHz～300MHz：≥60dBc； 50MHz～113.6MHz：≥60dBc； | |
带宽3 | 173.6MHz～300MHz：≥60dBc； 50MHz～133.6MHz：≥60dBc； | |||
21 | 输出 1dB 压缩点 | ≥15dBm | ||
22 | 温度保护功能 | 不具备 | ||
23 | 数据返回功能 | 具备 | 包括当前设置参数、锁定指示、温度 | |
24 | 数据通信方式 | 四线制 SPI（RS422差分） | 3.3V差分 | |
25 | 上电默认设置 | 调谐频率：500MHz | ||
26 | 参考输入 | 输入频率：40MHz 输入功率：0~5dBm 接头：MCX接头 | 有参考输入自动切换到外参考 | |
二、校准源技术指标 | ||||
01 | 输出中心频率范围 | 梳状谱（中心谱线频率）：400MHz～6000MHz(80MHz带宽) 单谱线：400MHz～6000MHz | ||
02 | 中心频率步进 | 6.25kHz | ||
03 | 输出功率 | 梳状谱：-80dBm～-40dBm，步进为10dB 单谱线：-55dBm～-15dBm，步进为10dB | ||
04 | 输出类型 | 梳状谱和单谱线程序切换 | ||
05 | 梳状谱谱线间距 | 200kHz(80MHz带宽) | ||
06 | 梳状谱根数 | 401 | ||
07 | 功率精度 | ±4dB（常温典型值） ±10dB（常温典型值） | 中心频率对应谱线除外 | |
08 | 上电默认状态 | 梳状谱校正开启，输出频率：500MHz， | ||
09 | 校正控制模式 | 1） 校正开启 2） 校正信号关闭 3） 校正通道关闭 | 校正信号关闭到开启的切换时间≤300us； 校正通道关闭到校正开始的切换时间≤250ms | |
10 | 上电到信道初始化时间 | ≤500ms | ||
三、环境试验要求、外形结构要求、功能要求、生产工艺要求 | ||||
01 | 接口要求 | 测向模块：控制及电源接口：J30J-15ZK 校正输出接口：SSMA-K（50Ω） 参考输入：MCX-K(50Ω） | ||
02 | 工作电压 | +9V ～ +13V 直流 | ||
03 | 功耗 | ≤20W（+12V供电，校正通道关闭时） ≤25W（+12V供电，校正信号关闭时） ≤27W（+12V供电，校正开启时） | ||
04 | 外形尺寸 | ≤150×150×40mm | 不包含接口尺寸。定位孔尺寸不能动，厚度还可以做薄 | |
05 | 安装要求 | 见附图 | ||
06 | 表面处理工艺要求 | 铝彩色喷砂导电氧化 | ||
07 | 工作温度要求 | -40℃～+60℃ | ||
08 | 存储温度要求 | -45℃～+70℃ | ||
说明：1，典型值定义：指 70%以上测试数据满足指标标称值，其余应满足最差值要求；若没有规定最差值，则此项指标的最差值为标称值的 70%。 | ||||
表2 J30J-15Zk引脚定义
引脚 | 定义 | 引脚 | 定义 |
1 | MISO+ | 9 | SCK+ |
2 | MISO- | 10 | SCK- |
3 | MOSI+ | 11 | SS+ |
4 | MOSI- | 12 | SS- |
5 | NC | 13 | +12V |
6 | GND | 14 | +12V |
7 | GND | 15 | +12V |
8 | GND |
3. 结构要求

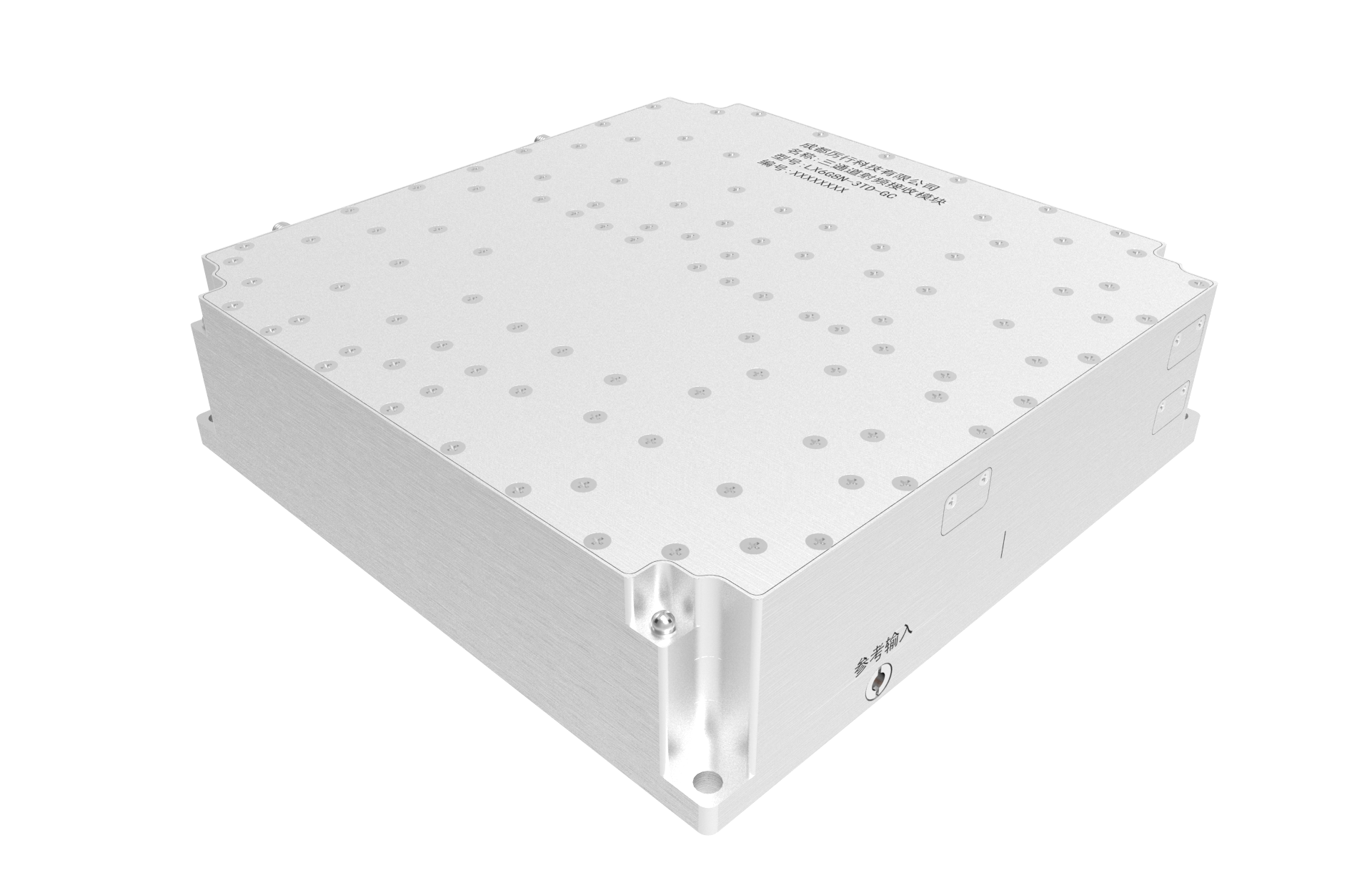

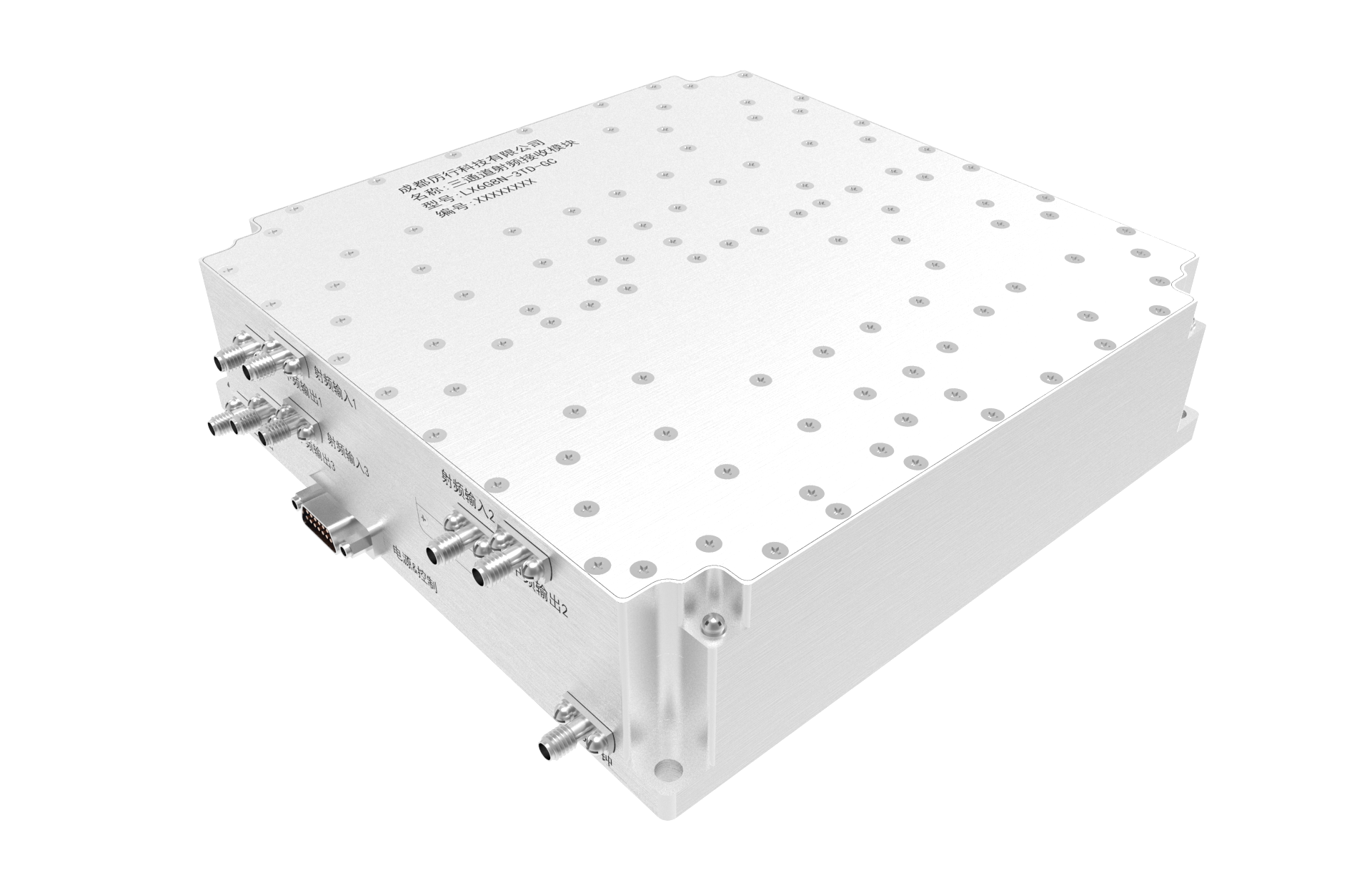

3.1 外形尺寸
模块尺寸不超过150mm×150mm×40mm(不含接口)，定位孔孔距142mm。定位孔为Φ4.5通孔。（接口示意为初步，实际可能更改）
重量：≤2kg。
